REFERÊNCIA

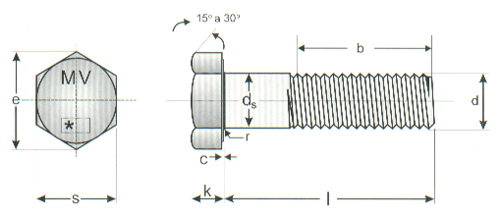

DIN 931-09.87
|
Diâmetro
Nominal |
ds
|
s
|
e
|
k
|
c
|
r
|
b
|
||||||
|
"d"
|
máx.
|
min.
|
máx.
|
min.
|
min.
|
máx
|
min.
|
máx.
|
min.
|
min.
|
1
|
2
|
3
|
|
M3
|
3,00
|
2,86
|
5,50
|
5,32
|
6,01
|
2,12
|
1,88
|
0,40
|
0,15
|
0,1
|
12
|
-
|
-
|
|
M4
|
4,00
|
3,82
|
7,00
|
6,78
|
7,66
|
2,92
|
2,68
|
0,40
|
0,15
|
0,2
|
14
|
-
|
-
|
|
M5
|
5,00
|
4,82
|
8,00
|
7,78
|
8,79
|
3,65
|
3,35
|
0,50
|
0,15
|
0,2
|
16
|
22
|
-
|
|
M6
|
6,00
|
5,82
|
10,00
|
9,78
|
11,05
|
4,15
|
3,85
|
0,50
|
0,15
|
0,25
|
18
|
24
|
-
|
|
M8
|
8,00
|
7,78
|
13,00
|
12,73
|
14,38
|
5,45
|
5,15
|
0,60
|
0,15
|
0,4
|
22
|
28
|
-
|
|
M10
|
10,00
|
9,78
|
17,00
|
16,73
|
18,90
|
6,58
|
6,22
|
0,60
|
0,15
|
0,4
|
26
|
32
|
45
|
|
M12
|
12,00
|
11,73
|
19,00
|
18,67
|
21,10
|
7,68
|
7,32
|
0,60
|
0,15
|
0,6
|
30
|
36
|
49
|
|
M14
|
14,00
|
13,73
|
22,00
|
21,67
|
24,49
|
8,98
|
8,62
|
0,60
|
0,15
|
0,6
|
34
|
40
|
53
|
|
M16
|
16,00
|
15,73
|
24,00
|
23,67
|
26,75
|
10,18
|
9,82
|
0,80
|
0,20
|
0,6
|
38
|
44
|
57
|
|
M18
|
18,00
|
17,73
|
27,00
|
26,67
|
30,14
|
11,72
|
11,28
|
0,80
|
0,20
|
0,6
|
42
|
48
|
61
|
|
M20
|
20,00
|
19,67
|
30,00
|
29,67
|
33,53
|
12,72
|
12,28
|
0,80
|
0,20
|
0,8
|
46
|
52
|
65
|
|
M22
|
22,00
|
21,67
|
32,00
|
31,61
|
35,72
|
14,22
|
13,78
|
0,80
|
0,20
|
0,8
|
50
|
56
|
69
|
|
M24
|
24,00
|
23,67
|
36,00
|
35,38
|
39,98
|
15,22
|
14,78
|
0,80
|
0,20
|
0,8
|
54
|
60
|
73
|
|
M27
|
27,00
|
26,48
|
41,00
|
40,00
|
45,20
|
17,35
|
16,65
|
0,80
|
0,20
|
1,0
|
60
|
66
|
79
|
|
M30
|
30,00
|
29,48
|
46,00
|
45,00
|
50,85
|
19,12
|
18,28
|
0,80
|
0,20
|
1,0
|
66
|
72
|
85
|
|
M33
|
33,00
|
32,38
|
50,00
|
49,00
|
55,37
|
21,42
|
20,58
|
0,80
|
0,20
|
1,0
|
72
|
78
|
91
|
|
M36
|
36,00
|
35,38
|
55,00
|
53,80
|
60,79
|
22,92
|
22,08
|
0,80
|
0,20
|
1,0
|
78
|
84
|
97
|
|
M39
|
39,00
|
38,38
|
60,00
|
58,80
|
66,44
|
25,42
|
24,58
|
1,00
|
0,30
|
1,0
|
84
|
90
|
103
|
|
M42
|
42,00
|
41,61
|
65,00
|
63,10
|
71,30
|
26,42
|
25,58
|
1,00
|
0,30
|
1,20
|
90
|
96
|
109
|
|
M45
|
45,00
|
44,38
|
70,00
|
68,10
|
76,95
|
28,42
|
27,58
|
1,00
|
0,30
|
1,20
|
96
|
102
|
115
|
|
M48
|
48,00
|
47,38
|
75,00
|
73,10
|
82,60
|
30,42
|
29,58
|
1,00
|
0,30
|
1,60
|
102
|
108
|
121
|
|
M52
|
52,00
|
51,26
|
80,00
|
78,10
|
88,25
|
33,50
|
32,50
|
1,00
|
0,30
|
1,60
|
-
|
116
|
129
|
|
M56
|
56,00
|
55,26
|
85,00
|
82,80
|
93,56
|
35,50
|
34,50
|
1,00
|
-
|
2,00
|
-
|
124
|
137
|
OBS: Comprimentos de Rosca: b1 para l > e < ou = 200mm e b3 para l > 200mm.
Tolerância para comprimento "l": js 15, vide tabela de ajustes - ISO
