Home >> Produtos >> Parafusos >> Parafuso de Cabeça Escareada com Sextavado Interno - Série Polegada
REFERÊNCIA:
ASME B18.3 - 2003
(Tabela 2A)
|

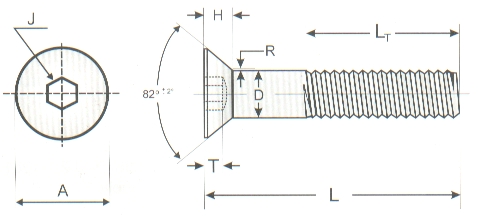

Diâmetro
Nominal |
D
|
A
|
H
|
J
|
T
|
R
|
LT
|
|||
|
|
máx.
|
min.
|
máx.
|
min.
|
básico
|
tolerância
|
básico
|
min.
|
máx.
|
básico
|
|
1/4"
|
6,350
|
6,184
|
13,487
|
12,192
|
4,089
|
0,406
|
5/32"
|
2,819
|
0,381
|
25,400
|
|
5/16"
|
7,937
|
7,754
|
16,662
|
15,240
|
5,029
|
0,431
|
3/16"
|
3,429
|
0,381
|
28,448
|
|
3/8"
|
9,525
|
9,342
|
19,837
|
18,288
|
5,943
|
0,457
|
7/32"
|
4,038
|
0,381
|
31,750
|
|
7/16"
|
11,112
|
10,906
|
21,437
|
19,837
|
5,943
|
0,457
|
1/4"
|
4,038
|
0,381
|
35,052
|
|
1/2"
|
12,700
|
12,494
|
23,825
|
22,148
|
6,375
|
0,457
|
5/16
|
4,368
|
0,381
|
38,100
|
|
5/8"
|
15,875
|
15,654
|
30,175
|
28,244
|
8,229
|
0,558
|
3/8"
|
5,588
|
0,381
|
4,450
|
|
3/4"
|
19,050
|
18,811
|
36,525
|
34,417
|
10,058
|
0,609
|
1/2"
|
5,588
|
0,381
|
50,800
|
|
7/8'
|
22,225
|
21,963
|
42,875
|
40,741
|
11,887
|
0,635
|
9/16"
|
6,299
|
0,381
|
57,150
|
|
1'
|
25,400
|
25,110
|
49,225
|
46,761
|
13,716
|
0,711
|
5/8'
|
7,543
|
0,381
|
63,500
|
|
1.1/8"
|
28,575
|
28,158
|
55,575
|
52,806
|
15,519
|
0,787
|
3/4"
|
8,255
|
0,787
|
71,374
|
|
1.1/4"
|
31,750
|
31,333
|
61,925
|
58,826
|
17,348
|
0,889
|
7/8"
|
9,093
|
0,787
|
79,248
|
|
1.3/8"
|
34,925
|
34,462
|
68,275
|
64,846
|
19,177
|
0,965
|
7/8"
|
10,210
|
0,787
|
87,376
|
|
1.1/2"
|
38,100
|
37,637
|
74,625
|
70,891
|
21,005
|
1,066
|
1"
|
11,049
|
0,787
|
95,250
|
TOLERÂNCIA PARA COMPRIMENTOS "L"
|
Diâmetro
Nominal
|
||||
|
Comprimento Nominal "L"
|
1/4"
a 3/8"
|
7/16"
a 3/4"
|
7/8"
a 1.1/2"
|
acima
de 1.1/2"
|
|
Até
1"
|
-0,762
|
-0,762
|
-1,270
|
---------
|
|
Acima
de 1"até 2.1/2"
|
-1,016
|
-1,524
|
-2,540
|
-4,572
|
|
Acima
de 2.1/2" até 6"
|
-1,524
|
-2,032
|
-3,556
|
-5,080
|
|
Acima
de 6"
|
-3,048
|
-3,048
|
-5,080
|
-6,096
|
OBS: ROSCAS: quando não especificado, usar - até O 1" - UNC-3A e para O 1.1/8" e maiores - UNC-2A
