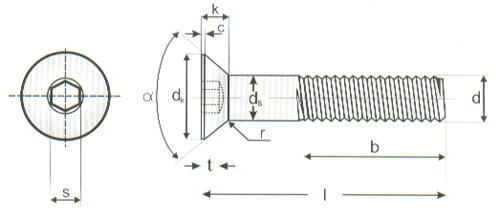

REFERÊNCIA:
DIN 7991-01.86
|
Diâmetro
|
ds
|
d
|
k
|
r
|
s
|
t
|
c
|
b
|
||||||
|
Nominal
|
máx.
|
min.
|
máx.
|
min.
|
máx.
|
min
|
máx.
|
min.
|
máx.
|
min.
|
~
|
1
|
2
|
3
|
|
M3
|
3,00
|
2,86
|
6,00
|
5,70
|
1,7
|
0,1
|
2,10
|
2,02
|
1,20
|
0,95
|
0,2
|
12
|
---
|
---
|
|
M4
|
4,00
|
3,82
|
8,00
|
7,64
|
2,3
|
0,2
|
2,60
|
2,52
|
1,80
|
1,55
|
0,3
|
14
|
---
|
---
|
|
M5
|
5,00
|
4,82
|
10,00
|
9,64
|
2,8
|
0,2
|
3,10
|
3,02
|
2,30
|
2,05
|
0,3
|
16
|
---
|
---
|
|
M6
|
6,00
|
5,82
|
12,00
|
11,57
|
3,3
|
0,3
|
4,12
|
4,02
|
2,50
|
2,25
|
0,3
|
18
|
24
|
---
|
|
M8
|
8,00
|
7,78
|
16,00
|
15,56
|
4,4
|
0,5
|
5,14
|
5,02
|
3,50
|
3,20
|
0,4
|
22
|
28
|
---
|
|
M10
|
10,00
|
9,78
|
20,00
|
19,48
|
5,5
|
0,5
|
6,14
|
6,02
|
4,40
|
4,10
|
0,5
|
26
|
32
|
45
|
|
M12
|
12,00
|
11,73
|
24,00
|
23,48
|
6,5
|
1,0
|
8,175
|
8,025
|
4,60
|
4,30
|
0,5
|
30
|
36
|
49
|
|
M14
|
14,00
|
13,73
|
27,00
|
26,48
|
7,0
|
1,0
|
10,175
|
10,025
|
4,80
|
4,50
|
0,5
|
34
|
40
|
53
|
|
M16
|
16,00
|
15,73
|
30,00
|
29,48
|
7,5
|
1,0
|
10,175
|
10,025
|
5,30
|
5,00
|
0,5
|
38
|
44
|
57
|
|
M18
|
18,00
|
17,73
|
33,00
|
32,38
|
8,0
|
1,0
|
12,212
|
12,032
|
5,50
|
5,20
|
0,5
|
42
|
48
|
61
|
|
M20
|
20,00
|
19,67
|
36,00
|
35,38
|
8,5
|
1,0
|
12,212
|
12,032
|
5,90
|
5,60
|
0,5
|
46
|
52
|
65
|
|
M22
|
22,00
|
21,67
|
36,00
|
35,38
|
13,1
|
1,0
|
14,212
|
14,032
|
8,80
|
8,44
|
1,0
|
50
|
56
|
69
|
|
M24
|
24,00
|
23,67
|
39,00
|
38,38
|
14,0
|
1,6
|
14,212
|
14,032
|
10,30
|
9,87
|
1,0
|
54
|
60
|
73
|
OBS: 1-) Comprimentos de rosca: b1 para l < ou = 125mm, b2 para l > 125mm e < ou = 200mm e b3 para l > 200mm
2-) Tolerância para comprimento "l": js 15, vide tabela de ajustes - ISO.
