REFERÊNCIA

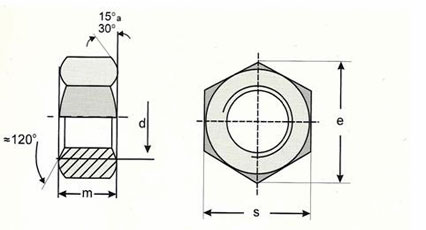

DIN 934-10.87
|
Diâmetro
Nominal |
s
|
e
|
m
|
||
|
"d"
|
máx.
|
min.
|
min.
|
máx.
|
min.
|
|
M-3
|
5,50
|
5,32
|
6,01
|
2,40
|
2,15
|
|
M-4
|
7,00
|
6,78
|
7,66
|
3,20
|
2,90
|
|
M-5
|
8,00
|
7,78
|
8,79
|
4,00
|
3,70
|
|
M-6
|
10,00
|
9,78
|
11,05
|
5,00
|
4,70
|
|
M-7
|
11,00
|
10,73
|
12,12
|
5,50
|
5,20
|
|
M-8
|
13,00
|
12,73
|
14,38
|
6,50
|
6,14
|
|
M-10
|
17,00
|
16,73
|
18,90
|
8,00
|
7,64
|
|
M-12
|
19,00
|
18,67
|
21,10
|
10,00
|
9,64
|
|
M-14
|
22,00
|
21,67
|
24,49
|
11,00
|
10,30
|
|
M-16
|
24,00
|
23,67
|
26,75
|
13,00
|
12,30
|
|
M-18
|
27,00
|
26,16
|
29,56
|
15,00
|
14,30
|
|
M-20
|
30,00
|
29,16
|
32,95
|
16,00
|
14,90
|
|
M-22
|
32,00
|
31,00
|
35,03
|
18,00
|
16,90
|
|
M-24
|
36,00
|
35,00
|
39,55
|
19,00
|
17,70
|
|
M-27
|
41,00
|
40,00
|
45,20
|
22,00
|
20,70
|
|
M-30
|
46,00
|
45,00
|
50,85
|
24,00
|
22,70
|
|
M-33
|
50,00
|
49,00
|
55,37
|
26,00
|
24,70
|
|
M-36
|
55,00
|
53,80
|
60,79
|
29,00
|
27,40
|
|
M-39
|
60,00
|
58,80
|
66,44
|
31,00
|
29,40
|
|
M-42
|
65,00
|
63,10
|
71,30
|
34,00
|
32,40
|
|
M-45
|
70,00
|
68,10
|
76,95
|
36,00
|
34,40
|
|
M-48
|
75,00
|
73,10
|
82,60
|
38,00
|
36,40
|
|
M-50
|
80,00
|
78,10
|
88,25
|
42,00
|
40,40
|
|
M-56
|
85,00
|
8220
|
93,56
|
45,00
|
43,40
|
